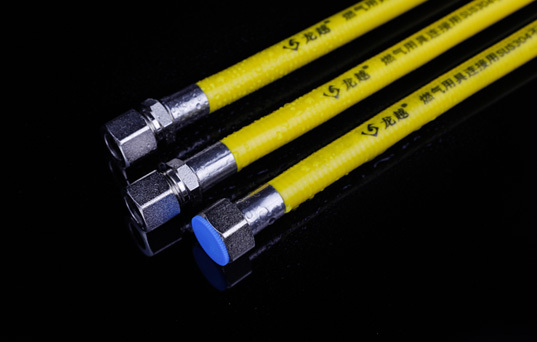

產品名稱：燃氣用具連接用不鏽鋼波紋軟管

規格型號： 13.5 / 15.8 / 16.8 / 20 / 25

產品顏色：黃色/本色

原料選用：304不鏽鋼+PVC阻燃層

使用溫度：常溫

使用壓力： 1.25Mpa。

安裝方式：銅件連接

產品簡介

燃氣輸送用不鏽鋼波紋軟管是由環形不鏽鋼波紋軟管和阻燃、耐紫外線軟質PVC擠塑成型，是一種新型室內天然氣、液化石油氣管道輸送用軟管。

產品特點

使用安全可靠：管體采用奧氏體不鏽鋼304或304L材質，抗老化性強，耐腐蝕性好，安全使用壽命可達50年以上；管體柔韌性好，彎曲性能優良，可大大減少彎頭管件，最 大限度減少連接泄漏點；管體具有補償性，可有效消除熱脹冷縮、建築物不均勻沉降等因素影響燃氣管道安全運行的隱患；管體包覆阻燃、耐紫外線軟質PVC，有效保護管體。

安裝便捷美觀：適用於明裝、暗敷、暗埋等安裝方式，可滿足用戶各種安裝使用要求；軟管長度可按照需要任意截取，工具簡單攜帶方便，安裝操作快捷；適合新裝修用戶管道預設安裝，也適合已裝修用戶管路改造安裝。

運用範圍
本產品主要應用於壁掛爐、燃氣灶具天然氣輸送連接。

注意事項

1、施工安裝前，所有管道元件均應保存在清淨、幹燥的場所，確保器件不被破壞。

2、軟管在未安裝前嚴禁彎曲，避免多次彎曲造成包覆管的非正常損壞，同時不得進行強行拉伸重物錘擊見圖。

3、軟管安裝時如需彎曲，彎曲起止點距軟管接頭處應有不小於4-5倍公稱尺寸直管段，彎曲半徑R不應小於2倍的軟管直徑。(見下圖和表4)

4、軟管在使用時嚴禁作為接地電極或作為電氣設備的接地係統的地線。

5、軟管如在強地震環境、超高溫環境下使用應與當地燃氣管道管理部門進行聯係．采取必要措施確保軟管使用安全。

6、產品拆箱後應與鸌箱單核對產品規格與數量．並檢查在運輸過程中可能發生的意外損壞現象。

7、軟管需由燃氣專業人員安裝。

8、切管器切管時應注意管口要平整，無裂縫、毛刺、凹陷、缺損、扁平等缺陷．以免損壞密封圈而產生的漏氣現象．如果有缺陷．一定要重新切割後再連接。

9、在切管、剝離被疆層時．一定要使用專用工具(如：切皮器、割管刀、砂輪片、銼刀等)。

10、埋在牆壁內的配管最好使用防護管，在有可能披釘打的部分一定要使用防護板。

11、快速接頭可多次使用，但密封墊不可再次使用。

12、敷設在起居窒(廳)、走道內的燃氣管道不宜有接頭。

13、暗埋的波紋軟管必須在氣密性試驗合格後方可填埋。波紋管不應與各種金屬和電線相接觸，實在無法避免時．應用絕緣材料隔開。

14、軟管耍避免遇水、避免鋒利物劃傷護套和波紋蕾體。

15、禁止在有振動或衝擊的場所安裝使用；禁止暗埋在浴窟下麵。

16、嚴格按照“城鎮燃氣室內工程施工與質量驗收規範CJJ94-2003外．尚應符合國家現行有關標準的規定。

安裝步驟

A、軟管和卡波式快速接頭連接方法

1、剝離可埋管被覆層，在可埋管前端約12波紋處(15A管約50mm)，使用專用的剝皮器逆時針方向輕輕旋轉2-3圈，使PVC被覆層斷裂。

2、切割波紋管，使用專業切管器，在保留3個波紋的位置切割波紋管。切割後的端麵要求齊整、無毛刺、凹痕、缺損、橢圓等缺陷。

3、將可埋管裸露3個波紋的軟管插入卡波式接頭螺母，將銅卡環由中間預留裂縫掰開一分為二，將兩個半圓形銅卡環分別卡住距波紋管端口的第2-3個波紋上，使銅卡環完全包裹住波紋軟管。

4、用手拿住卡波式快速接頭，使用輕微的力度，垂直向上拉動快速接頭，使兩隻銅卡環進入卡波式快速接頭尾部指定位置，然後裝上轉換接頭。

5、用扳手擰緊螺母和快速接頭連接部位，直至到位，整個卡波式快速接頭安裝過程結束。

6、絲口連接燃氣閥門及配件。

B、軟管和敲波式快接連接方法

1、取非定尺燃氣波紋管，按所需長度切割波紋管。

2、確保軟管切割後波紋端麵平整無毛邊並符合要求,將快速接頭套在軟管上見下圖。

3、將裸露3個波紋的軟管放入平口器內，並確保放到位，並關上平口器

4、用榔頭垂直方向向平口器敲2至3下（見下圖），注意：用榔頭敲過之後的波紋管端口必須平整。

5、將兩個銅卡片分別夾住波紋管端口下的第一個波紋見下圖。

6、滑動螺帽至銅卡片處，卡住銅卡片即可，在裝入密封墊片，即可連接閥門或者其他配件。
